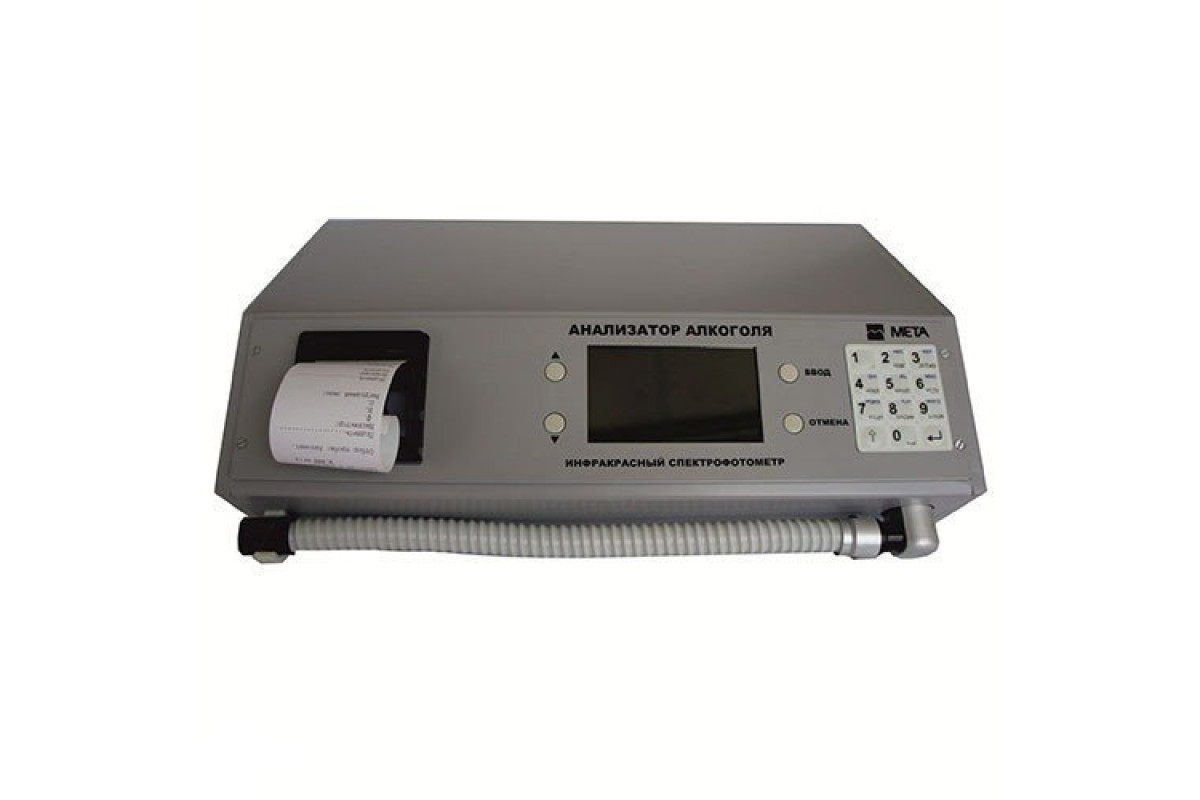

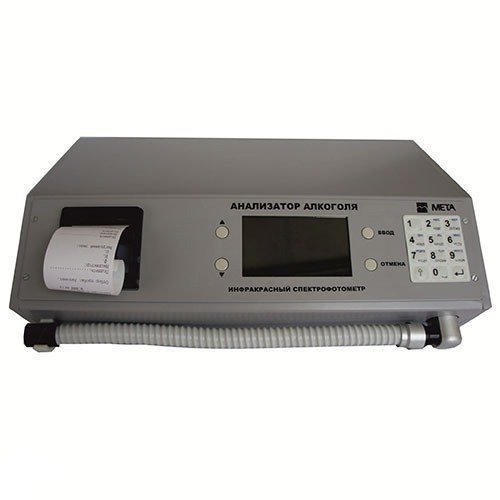

Анализатор алкоголя АКПЭ-01.01-01 с встроенным принтером

Профессиональный прибор для массовых проверок, оборудованный спектрофотометрическим анализатором. Благодаря такому датчику и особой конструкции эта модель отличается очень высокой избирательностью (фиксирует только алкоголь) и точностью исследований, а также обеспечивает высокую скорость работы (можно проводить до 80 тестирований в час). Анализатор алкоголя снабжен встроенным принтером для мгновенной распечатки протоколов проверок и может подключаться к компьютеру для переноса в его память результатов тестов и ведения баз данных. Также поддерживает подключение видеорегистратора (опция). Анализатор может питаться от сети 220 В или бортовой сети автомобиля.

Анализатор алкоголя "АКПЭ-01.01-01" снабжен русскоязычной клавиатурой для ввода персональных данных инспектора и тестируемого, которые отображаются в протоколе проверки, распечатанном на мини-принтере

Нетрезвому водителю не место за рулем!

Кому не знакомы истинно русские поговорки: "между первой и второй промежуток небольшой", "после первой не закусывают", "водка без пива — деньги на ветер" и пр. Казалось бы, просто веселые застольные прибаутки. Однако ж, не все так просто. Если другие пословицы редко понимают буквально, то "алкогольные" очень часто служат... самым настоящим руководством к действию.

Зато "антиалкогольные" рекомендации напрочь игнорируются. Все знают, что "За рулем пить нельзя!". Но, к сожалению, далеко не все прислушиваются к этому требованию. А в результате ежедневно на дорогах нашей страны погибают сотни людей. Согласно статистике, 87% дорожно-транспортных происшествий в России возникают по вине именно недобросовестных автомобилистов! То есть, получается, что на одной чаше весов рюмка спиртного, на другой — человеческая жизнь...

Специалисты выяснили: даже незначительное опьянение притупляет реакцию и рассеивает внимание. Поэтому степень подпития не имеет решающего значения, если в крови человека есть алкоголь — он уже потенциально опасен. НЕТРЕЗВОМУ ВОДИТЕЛЮ ЗА РУЛЬ САДИТЬСЯ НЕЛЬЗЯ!

Предлагаем Вашему вниманию один из самых совершенных анализаторов алкоголя, представленных на российском рынке, модель "АКПЭ-01.01-01", идеально подходящую для потоковых проверок на предприятиях и широко использующуюся в системе ГИБДД.

Достоинства прибора "АКПЭ-01.01-01":

• Продуманная конструкция. Оригинальная многоходовая кювета, закрывающий клапан, возможность подключения видеорегистратора и др. особоенности гарантируют первоклассную точность и удобство работы.
• Качественный спектрофотометрический анализатор профессионального уровня. Точность такого сенсора гораздо выше, чем у обычных полупроводниковых или даже электрохимических датчиков, которыми оснащается большинство персональных анализаторов алкоголя.
• Абсолютная избирательность. Инфракрасный спектрофотометрический метод определения алкоголя нечувствителен к парам бензина, ацетона, ароматических веществ.
• Объективность освидетельствования. Исключает неверный результат при наличии алкоголя в полости рта, сообщает о прерывании дыхания и недостаточной силе выдоха.
• Контроль окружающего воздуха. Автоматически контролирует содержание алкоголя в окружающем воздухе и в системе прободоставки.
• Возможность подключения к компьютеру с последующим сохранением информации, ведением базы данных и распечаткой протоколов.
• Наличие принтера позволяет оперативно распечатать протокол с результатами измерений.

В левую часть корпуса анализатора алкоголя "АКПЭ-01.01-01" встроен мини-принтер для распечатки протоколов проверок

• Встроенная русифицированная клавиатура позволяет ввести в память прибора данные об инспекторе и о клиенте.
• Имеет сертификат соответствия и внесен в медицинский реестр Минздрава РФ. Прибор прошел сертификацию в Министерстве Здравоохранения РФ и по результатам проверки был внесен в медицинский реестр СИ Госстандарта РФ, а потому может использоваться для официального медосвидетельствования.

Как работает анализатор алкоголя "АКПЭ-01.01-01"?

Прибор предназначен для массовых экспресс-измерений концентрации паров этанола в отобранной пробе выдыхаемого воздуха. Принцип его действия — инфракрасный оптико-абсорбционный, основанный на измерении поглощения инфракрасного излучения парами этанола в определенной полосе спектра (на длине волны 3,4 мкм). Анализатор представляет собой автоматический прибор циклического действия. Результаты измерения и сопровождающие сообщения выводятся на жидкокристаллическом индикаторе.

Отбор пробы выдыхаемого воздуха производится через сменный  одноразовый  мундштук или воронку (при бесконтактном исследовании).  Для исключения  конденсации паров этанола и воды на стенках газоаналитического тракта предусмотрено термостатирование. Результат измерения массовой концентрации паров этанола в выдыхаемом воздухе обследуемого, а также сопроводительная информация, включающая дату и текущее время измерения, может быть распечатана  на бумажном носителе печатающим устройством в форме протокола. Для  создания протокола с данными обследуемого и инспектора имеется встроенная клавиатура мембранного типа.

Встроенный принтер анализатора алкоголя "АКПЭ-01.01-01" распечатывает протокол, в котором указаны ФИО инспектора и обследуемого, а также результаты теста

Результат измерения в мг/л — при необходимости можно перевести в промилле за пару секунд

Анализатор алкоголя выводит результаты тестирования в мг/л — это достаточно распространенные единицы измерений, однако, в некоторых случаях могут потребоваться именно промилле, а не какие-то другие единицы. Как же быть? Все очень просто. Перевести мг/л в промилле можно буквально за пару секунд. На практике установлено, что человек с концентрацией алкоголя в крови 1 промилле выдыхает 0,475 мг/л. То есть, чтобы перевести мг/л в промилле, достаточно умножить результат в мг/л на коэффициент соответствия, который равен 2,1. Например, если анализатор алкоголя покажет, что концентрация алкоголя в выдыхаемом воздухе составила 1,5 мг/л, это будет означать, что в крови испытуемого 1,5*2,1=3,15 промилле. Как видите, никаких сложных расчетов не требуется.

Примечание: диапазон измерений данной модели в промилле рассчитывается по такой же формуле и составляет 0...10,5 промилле.

Эргономичная, функциональная и надежная конструкция

Констpуктивно пpибоp выполнен в виде переносного блока. В нижней части передней панели коpпуса прибора размещен гибкий поворотный пpобоотбоpник. На лицевой панели пpибоpа встроены: жидко-кристаллический индикатор, кнопки упpавления, принтер и клавиатура. На задней панели пpибоpа размещены воздушный фильтр, штуцер сброса воздуха, разъемы для подключения к ПК, питания от сети 220 В и 12 В, переключатель питания (12 В или 220 В), вставка плавкая, выключатель питания прибора 220 В. Узлы, блоки и измеpительная кювета в теплоизоляционном кожухе смонтиpованы на металлическом основании. Блок питания встроен в прибор и выполнен в виде отдельной конструкции и установлен на несущем основании.

Элементы управления и узлы анализатора алкоголя "АКПЭ-01.01-01" на его задней панели: 1 — воздушный фильтр; 2 — штуцер сброса воздуха; 3 и 4 — разъемы для ПК; 5 — разъем кабеля питания 12 В; 6 — переключатель питания (12 В или 220 В) ; 7 — выключатель питания 220 В; 8 — разъем для подключения питания 220 В; 9 — вставка плавкая

Спектрофотометрический профессиональный датчик гарантирует высокую точность и скорость измерений

Спектрофотометрические анализаторы алкоголя являются самыми совершенными и точными сенсорами для измерения уровня алкоголя среди доступных в продаже. Использование спектрофотометрического метода позволяет добиться большей точности измерений, чем при использовании электрохимических и уж тем более полупроводниковых датчиков. Так, в диапазоне от 0 до 0,2 мл погрешность анализатора алкоголя "АКПЭ-01.01-01" составляет всего ±0,02 мг/л, в то время как погрешность электрохимических измерителей в том же диапазоне составляет около ±0,048 мг/л. То есть, спектрофотометрический анализатор алкоголя в 2-2,5 раза точнее анализатора с электрохимическим датчиком.

Принцип действия спектрофотометрического датчика основывается на том, что пары этанола обладают свойством поглощения инфракрасного излучения в воздухе. Имея инфракрасный датчик и инфракрасный приемник, можно измерить, насколько слабее стало излучение и какое количество энергии было поглощено этанолом — а, следовательно, и концентрацию этанола в воздухе. Датчик преобразовывает интенсивность излучения в электрический сигнал, который затем обрабатывается. Полученное числовое значение выводится на экран анализатора алкоголя и при необходимости распечатывается встроенным принтером.

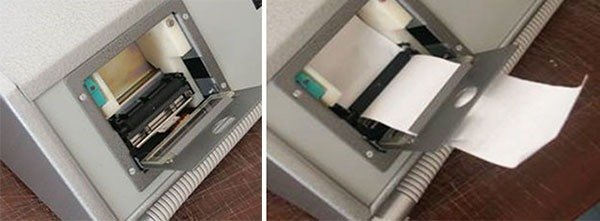

Анализатор алкоголя "АКПЭ-01.01-01" оборудован печатающим устройством с удобным и простым обслуживанием

Важное преимущество спектрофотометрического метода измерения состоит также в том, что датчик обладает абсолютной избирательностью по отношению к парам этанола. То есть, реагирует исключительно на него и не чувствителен к парам бензина, ацетона, уксусной кислоты, диэтилового эфира и дихлорэтана. Этого нельзя сказать о полупроводниковых датчиках, которые чаще всего используются в персональных анализаторах алкоголя из-за своей дешевизны, однако по оценкам специалистов, в абсолютном большинстве случаев они не могут обеспечить хотя бы удовлетворительную точность измерения.

Встроенная память и подключение к компьютеру: все результаты измерений сохраняются

Анализатор алкоголя можно подключить к персональному компьютеру. Используя программное обеспечение, идущее в комплекте, можно передавать данные измерений на жесткий диск ПК в режиме реального времени, а также сохранять результаты измерений из фискальной памяти прибора (собственная память анализатора алкоголя может содержать до 2000 записей). Связь анализатора алкоголя с компьютером осуществляется через соединительный кабель, поставляемый в комплекте.

Питание от сети 220 В или бортовой сети автомобиля — анализатор алкоголя никогда Вас не подведет!

Прибор может подключаться к прикуривателю авто, либо непосредственно к сети 220 (что очень удобно, поскольку нет необходимости использовать внешний адаптер). Также в комплекте поставки имеется дополнительный источник питания на 12 В. Выбор метода подачи питания осуществляется двухпозиционным переключателем, расположенным на задней панели устройства.

Простота и удобство применения: справится любой!

Анализатор алкоголя "АКПЭ-01.01-01" исключительно прост и удобен в использовании и рассчитан на контактное тестирование, когда воздух продувается через мундштук. Для каждого теста рекомендуется использовать новый мундштук.

После включения необходимо подождать, пока датчик прогреется (при нормальных температурных условиях это занимает не более 10 минут), затем можно приступать к тестированию. Для проведения анализа необходимо сделать глубокий вдох и продуть воздух через мундштук, присоединенный к пробоотборнику. Время подготовки к последующему измерению не зависит от результата предыдущего анализа и составляет не более 60 секунд, что является стандартным показателем для большинства анализаторов алкоголя.

Результат измерения отображается на ЖК-дисплее одновременно в двух разных единицах измерения мг/л (концентрация этанола в выдохе). При неправильном выдохе на экран выводится соответствующее сообщение об ошибке, однако полученные данные все равно заносятся в протокол с соответствующей пометкой.

Так на ЖК-дисплее анализатора алкоголя "АКПЭ-01.01-01" выглядит полная информация о проведенном измерении

Внимание! Для получения точного результата специалисты нашего сайта www.alkotest.ru рекомендуют делать достаточно длительный выдох — не менее 9 секунд. Измерение концентрации алкоголя желательно проводить не раньше, чем через 20 минут после употребления спиртного.

Анализатор алкоголя не требует калибровок. Точность остается неизменно высокой в течение всего времени работы!

Поскольку данный анализатор алкоголя использует спектрофотометрический метод определения концентрации этанола в воздухе, он не требует калибровки датчика на протяжении всего периода эксплуатации (для сравнения: даже для самых лучших анализаторов алкоголя с электрохимическим датчиком период между двумя калибровками составляет не более 6 месяцев). Все, что нужно — раз в год производить периодическую поверку прибора в органах гостехрегулирования (в соответствии с "Методикой поверки анализатора концентрации паров этанола АКПЭ-01 ЭЛС 002.00.00.00.00 МП" и ГОСТ Р 50444).

Сертификаты и награды

Анализатор алкоголя "АКПЭ-01.01-01" стал победителем конкурса ДОБД МВД России под названием "Безопасная дорога" в номинации "Лучший прибор для освидетельствования состояния алкогольного опьянения", а также является лауреатом программы "100 лучших товаров России". Преимущества анализатора алкоголя были по достоинству оценены и за рубежом — прибор награжден золотой медалью международного знака качества «For High Quality. New Millenium».

Анализатор алкоголя "АКПЭ-01.01-01":

• зарегистрирован в Государственном реестре средств измерения под № 43921, Сертификат RU.C.39.001.A от 26.09.2011 г. ;
• внесен в Государственный реестр изделий медицинской техники, Регистрационное удостоверение № ФСР 2011/09984 от 02.02.2011 г.;
• сертифицирован в системе добровольной сертификации вооружения, военной специальной техники МВД РФ, Сертификат соответствия № МВД .0001.Н00401 от 30.06.2008 г.

Таким образом, прибор имеет все необходимые документы, подтверждающие его высокую точность и рекомендуется к использованию сотрудниками Госавтоинспекции, Военной автоинспекции, работниками медицинских организаций, а также государственных и частных предприятий для предрейсовых осмотров водителей, экипажей самолетов и т.п.

Современное программное обеспечение позволяет автоматизировать проверки, чтобы сделать работу еще проще и удобнее

Программное обеспечение предназначено для автоматизации процесса тестирования при групповой проверке людей. Возможности данного ПО позволяют вести журнал измерений, каждая запись содержит информацию о дате, времени теста, ФИО тестируемого, значение концентрации алкоголя в выдохе, а также заводской номер прибора. Измерения, результаты которых превышают заданный пороговый уровень, отмечаются в журнале красным. Неполные и прерванные измерения помечаются знаком "!".

Рабочее окно программы

Предусмотрена возможность распечатки журнала. Если в распоряжении есть простейшие средства видеозахвата, программа может зафиксировать изображение с камеры и сохранить в формате JPEG, привязав фото тестируемого к результату измерения.

К результату измерения можно прикрепить фото

Промежуточным звеном между программой и анализатором алкоголя является сервер работы с устройством. После запуска значок сервера располагается в системном трее, цвет значка говорит о состоянии сервера (ожидание данных, остановка или внештатная ситуация). При подключении прибора к компьютеру происходит выбор COM-порта, его инициализация, а также определение типа прибора (т.е. конкретной модели анализатора АКПЭ, в нашем случае "АКПЭ-01.01-01"). Компьютер можно использовать для управления анализатором при проведении измерений в режиме реального времени (данные при этом сохраняются сразу на жесткий диск ПК).

Управление работой с АКПЭ

Основные настройки программы:

• Включение/выключение видеорежима — управление функцией захвата изображения с видеокамеры и сохранения фотографии с записью в журнале.
• Качество фото — выбирая качество фотографии, можно регулировать объем базы данных. При большом числе записей с фото объем БД заметно возрастает, если место на диске ограничено, можно уменьшить качество изображений, это позволит записать вдвое больше фотографий при том же объеме информации. Качество рекомендуется уменьшать лишь в тех случаях, когда места на диске недостаточно.
• Пороговое значение нормы алкоголя — данная функция устанавливает пороговое значение (мг/л), при превышении которого запись будет отмечаться в журнале красным цветом. Данная настройка влияет только на отображение в окне программы, база данных остается неизменной.
• Используемый COM-порт — возможность выбора порта для связи с прибором.

Окно настроек

Программа поддерживает многопользовательский режим. Создание, редактирование и удаление аккаунтов доступно через окно "Смена оператора". Если прибором пользуются несколько человек, Вы всегда сможете узнать, кто из них проводил тестирование в конкретный момент. Кроме того, одна программа позволяет вести общую базу по показаниям нескольких приборов.

Окно смены оператора

Действия, вызываемые с помощью функциональных кнопок внизу окна менеджера программы, дублируются в пунктах меню "Редактирование" и "Вид". С помощью кнопок "Вся база" и "За сегодня" можно вывести на экран всю базу измерений или данные о замерах, проведенных за текущий день. При нажатии на кнопку "Фильтр/поиск" откроется окно, в котором Вы сможете задать параметры фильтрации и отсортировать данные по дате (за любой день или несколько дней), по фамилии оператора, по номеру прибора, а также по измеренной величине (или диапазону величин). При нажатии на кнопку "Загрузить базу" архив измерений прибора копируется на жесткий диск и сохраняется в журнале. Кнопка "Следить за новыми измерениями" включает режим слежения за новыми измерениями в режиме реального времени и используется при проверке групп людей для моментального сохранения результата на компьютер. Кнопки "Новая запись", "Изменить" и "Удалить" предназначены для редактирования записей в журнале.

Окно поиска по базе

Технические характеристики:

Комплект поставки:

• анализатор алкоголя "АКПЭ-01.01-01";
• кабель связи с персональным компьютером;
• источник постоянного тока напряжением (12±2) В;
• кабель питания сетевой SCZ-1 220 B;
• кабель питания от бортовой сети автомобиля;
• мундштук (4 упаковки);
• вставка плавкая ВП1-1 4 А/250 В;
• рулон бумажной ленты для принтера (2 шт.);
• программное обеспечение версии "1.4" (или выше) на компакт-диске;
• руководство по эксплуатации;
• паспорт;
• методика поверки МП-242-1134-2011;
• упаковочная коробка.

Скачать руководство по эксплуатации [doc, 5,1 Мб]

Скачать паспорт на изделие [doc, 117 Кб]

Скачать руководство пользователя на программное обеспечение "АКПЭ" [doc, 577 Кб]
