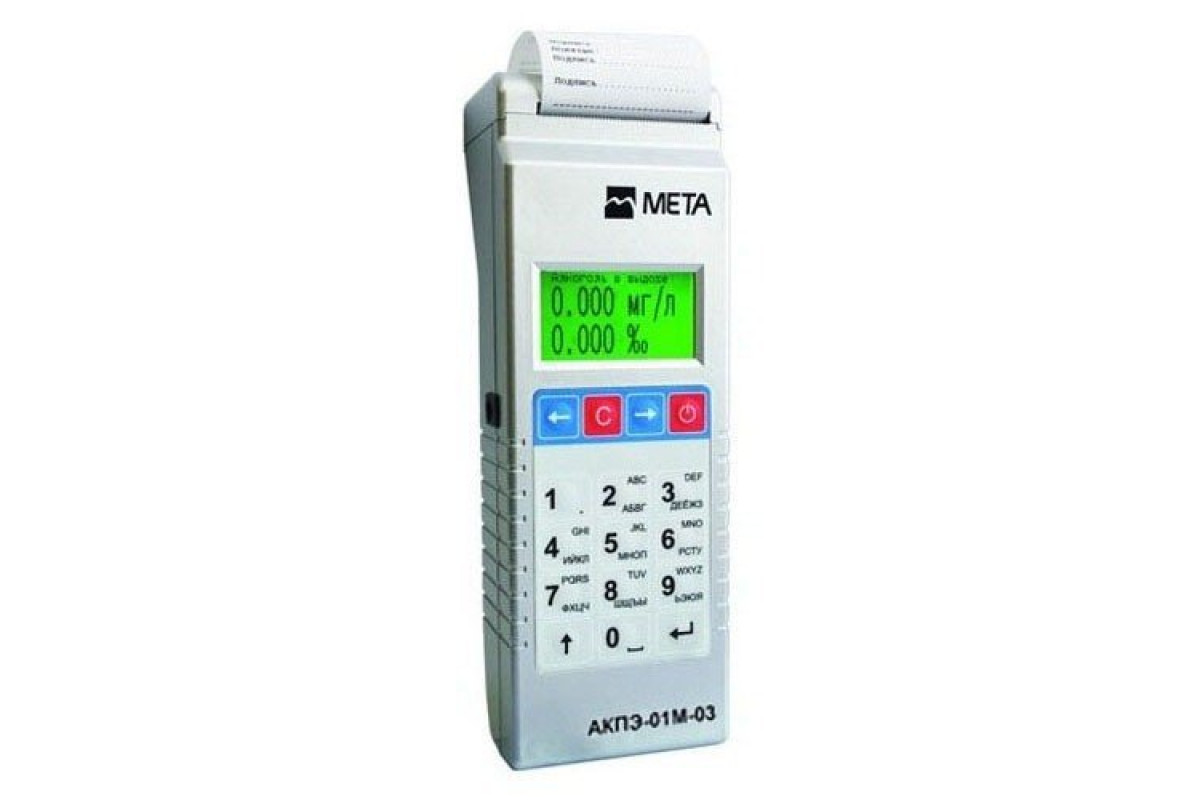

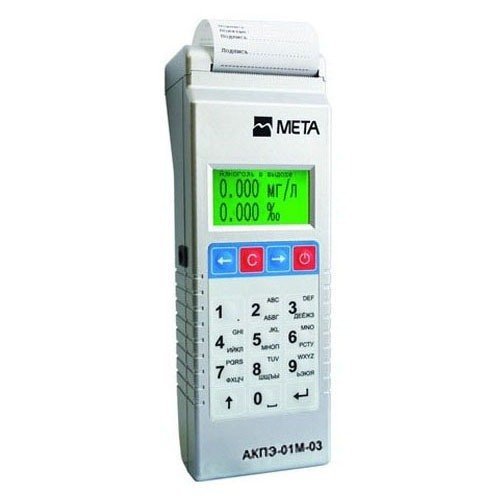

Анализатор алкоголя АКПЭ-01М-03 с встроенным принтером
- 92 138.00 р.
-
Краткие характеристики
Профессиональные, С поверкой, С принтером
Компактный профессиональный анализатор алкоголя для массовых проверок, оборудованный спектрофотометрическим анализатором — такой датчик обеспечивает высокую избирательность (фиксирует только алкоголь), гарантирует точность и быстроту исследований. Анализатор алкоголя снабжен встроенным принтером для мгновенной распечатки протоколов проверок, кроме того, может подключаться к компьютеру для переноса в его память результатов тестов и ведения баз данных. Позволяет быстро проверить большое количество людей, т.к. интервалы между замерами в режиме экспресс-анализа не превышают 5 секунд. Обладает прочным, хорошо защищенным корпусом, поэтому выдерживает морозы до -10° С! Модель имеет универсальное питание — от сети 220 В, бортовой сети автомобиля или внутреннего аккумулятора.
Анализатор алкоголя "АКПЭ-01М-03" снабжен русскоязычной клавиатурой для ввода персональных данных инспектора и тестируемого, которые отображаются в протоколе проверки, распечатанном на мини-принтере
Нетрезвому водителю не место за рулем!
Кому не знакомы истинно русские поговорки: "между первой и второй промежуток небольшой", "после первой не закусывают", "водка без пива — деньги на ветер" и пр. Казалось бы, просто веселые застольные прибаутки. Однако ж, не все так просто. Если другие пословицы редко понимают буквально, то "алкогольные" очень часто служат... самым настоящим руководством к действию.
Зато "антиалкогольные" рекомендации напрочь игнорируются. Все знают, что "За рулем пить нельзя!". Но, к сожалению, далеко не все прислушиваются к этому требованию. А в результате ежедневно на дорогах нашей страны погибают сотни людей. Согласно статистике, 87% дорожно-транспортных происшествий в России возникают по вине именно недобросовестных автомобилистов! То есть, получается, что на одной чаше весов рюмка спиртного, на другой — человеческая жизнь...
Специалисты выяснили: даже незначительное опьянение притупляет реакцию и рассеивает внимание. Поэтому степень подпития не имеет решающего значения, если в крови человека есть алкоголь — он уже потенциально опасен. НЕТРЕЗВОМУ ВОДИТЕЛЮ ЗА РУЛЬ САДИТЬСЯ НЕЛЬЗЯ!
Предлагаем Вашему вниманию один из самых совершенных анализаторов алкоголя, представленных на российском рынке, модель "АКПЭ-01М-03", идеально подходящую для потоковых проверок на предприятиях и широко использующуюся в системе ГИБДД.
Достоинства прибора "АКПЭ-01М-03":
- Качественный спектрофотометрический анализатор профессионального уровня. Точность такого сенсора гораздо выше, чем у обычных полупроводниковых или даже электрохимических датчиков, которыми оснащается большинство персональных анализаторов алкоголя.
- Абсолютная избирательность. Инфракрасный спектрофотометрический метод определения алкоголя нечувствителен к парам бензина, ацетона, ароматических веществ.
- Объективность освидетельствования. Исключает неверный результат при наличии алкоголя в полости рта, сообщает о прерывании дыхания и недостаточной силе выдоха.
- Контроль окружающего воздуха. Автоматически контролирует содержание алкоголя в окружающем воздухе и в системе прободоставки.
- Возможность подключения к компьютеру с последующим сохранением информации, ведением базы данных и распечаткой протоколов.
- Наличие принтера позволяет оперативно распечатать протокол с результатами измерений.
В верхней части анализатора алкоголя "АКПЭ-01М-03" расположен отсек для заправки бумаги в принтер (2 рулона бумаги идут в комплекте)
- Встроенная русифицированная клавиатура позволяет ввести в память прибора данные об инспекторе и о клиенте.
- Удобная сумка для переноски и хранения. Прибор "АКПЭ-01М-03" с комплектующими изделиями поставляется в удобной сумке-упаковке.
- Имеет сертификат соответствия и внесен в медицинский реестр Минздрава РФ. Прибор прошел сертификацию в Министерстве Здравоохранения РФ и по результатам проверки был внесен в медицинский реестр СИ Госстандарта РФ, а потому может использоваться для официального медосвидетельствования.
Как работает анализатор алкоголя "АКПЭ-01М-03"?
Прибор предназначен для массовых экспресс-измерений концентрации паров этанола в отобранной пробе выдыхаемого воздуха. Принцип его действия — инфракрасный оптико-абсорбционный, основанный на измерении поглощения инфракрасного излучения парами этанола в определенной полосе спектра (на длине волны 3,4 мкм). Анализатор представляет собой автоматический прибор циклического действия. Результаты измерения и сопровождающие сообщения выводятся на жидкокристаллическом индикаторе.
Результаты измерений выводятся на информативный ЖК-экран анализатора алкоголя "АКПЭ-01М-03" в классических промилле, а также в мг/л
Отбор пробы выдыхаемого воздуха производится через сменный одноразовый мундштук или воронку (при бесконтактном исследовании). Для исключения конденсации паров этанола и воды на стенках газоаналитического тракта предусмотрено термостатирование. Результат измерения массовой концентрации паров этанола в выдыхаемом воздухе обследуемого, а также сопроводительная информация, включающая дату и текущее время измерения, может быть распечатана на бумажном носителе печатающим устройством в форме протокола. Для создания протокола с данными обследуемого и инспектора имеется встроенная клавиатура мембранного типа.
Встроенный принтер анализатора алкоголя "АКПЭ-01М-03" распечатывает протокол, в котором указаны ФИО инспектора и обследуемого, а также результаты теста
Эргономичная, функциональная и надежная конструкция
Конструктивно прибор выполнен в виде измерительного блока со встроенным принтером, который комплектуется зарядным устройством и кабелем связи. На передней панели измерительного блока расположены жидкокристаллический индикатор, кнопки управления, выключатель питания. Слева сбоку находится гнездо для установки сменного мундштука, а снизу — для воронки (при проведении бесконтактных проверок). Питание прибора может осуществляться от встроенной аккумуляторной батареи, сетевого блока питания и зарядки (5±0,25) В или от бортовой сети автомобиля (12,6±2) В через адаптер питания. Разъем питания находится справа сверху на боковой панели прибора.
Элементы управления и узлы анализатора алкоголя "АКПЭ-01М-03": 1 — встроенный принтер; 2 — индикатор; 3 — выключатель питания; 4 — клавиатура; 5 — разъем для подключения блока питания или адаптера прикуривателя; 6 — индикатор зарядки.
Спектрофотометрический профессиональный датчик гарантирует высокую точность и скорость измерений
Спектрофотометрические анализаторы алкоголя являются самыми совершенными и точными сенсорами для измерения уровня алкоголя среди доступных в продаже. Использование спектрофотометрического метода позволяет добиться большей точности измерений, чем при использовании электрохимических и уж тем более полупроводниковых датчиков. Так, в диапазоне от 0 до 0,2 мл погрешность анализатора алкоголя "АКПЭ-01М-03" составляет всего ±0,02 мг/л, в то время как погрешность электрохимических измерителей в том же диапазоне составляет около ±0,048 мг/л. То есть, спектрофотометрический анализатор алкоголя в 2-2,5 раза точнее алкометра с электрохимическим датчиком.
Отверстие для установки мундштука встроено в нижнюю панель анализатора алкоголя "АКПЭ-01М-03"
Принцип действия спектрофотометрического датчика основывается на том, что пары этанола обладают свойством поглощения инфракрасного излучения в воздухе. Имея инфракрасный датчик и инфракрасный приемник, можно измерить, насколько слабее стало излучение и какое количество энергии было поглощено этанолом — а, следовательно, и концентрацию этанола в воздухе. Датчик преобразовывает интенсивность излучения в электрический сигнал, который затем обрабатывается. Полученное числовое значение выводится на экран анализатора алкоголя.
Важное преимущество спектрофотометрического метода измерения состоит также в том, что датчик обладает абсолютной избирательностью по отношению к парам этанола. То есть, реагирует исключительно на него и не чувствителен к парам бензина, ацетона, уксусной кислоты, диэтилового эфира и дихлорэтана. Этого нельзя сказать о полупроводниковых датчиках, которые чаще всего используются в персональных анализаторах алкоголя из-за своей дешевизны, однако по оценкам специалистов, в абсолютном большинстве случаев они не могут обеспечить хотя бы удовлетворительную точность измерения.
Встроенная память и подключение к компьютеру: все результаты измерений сохраняются
Анализатор алкоголя можно подключить к персональному компьютеру. Используя программное обеспечение, идущее в комплекте, можно передавать данные измерений на жесткий диск ПК в режиме реального времени, а также сохранять результаты измерений из фискальной памяти прибора (собственная память анализатора алкоголя может содержать до 2000 записей). Связь анализатора алкоголя с компьютером осуществляется через соединительный кабель, поставляемый в комплекте.
Универсальное питание — анализатор алкоголя никогда Вас не подведет!
Питается анализатор алкоголя от встроенной аккумуляторной батареи, которая при полной зарядке позволяет проводить до 250 измерений, чего вполне хватает для использования в течение всего рабочего дня. Кроме того, доступно еще два альтернативных варианта питания — от прикуривателя авто через адаптер бортовой сети, либо от сети 220 В через сетевой адаптер (оба адаптера идут в комплекте). При подключении к внешнему источнику питания аккумулятор анализатора "АКПЭ-01М-03" подзаряжается.
Анализатор алкоголя очень легкий и компактный, его можно брать с собой, куда угодно
В отличие от большинства других профессиональных спектрофотометрических анализаторов алкоголя, которые бывают достаточно громоздкими и неудобными, данный прибор компактен и обладает небольшим весом (около 500 г). В комплект поставки входит практичная сумка для удобства транспортировки анализатора алкоголя и аксессуаров (адаптеров, мундштуков и т.п.), благодаря которой можно без проблем возить прибор на досмотры, проверки и т.п.
Простота и удобство применения: справится любой!
Анализатор алкоголя "АКПЭ-01М-03" исключительно прост и удобен в использовании. Поддерживается два способа тестирования:
- Контактный, когда воздух продувается через мундштук. Для каждого теста рекомендуется использовать новый мундштук.
- Бесконтактный, т.е. без мундштука (его заменяет специальная воронка для экспресс-анализа). Данный режим оптимально подходит для потоковой проверки людей, а также позволяет снимать показания без согласия тестируемых (например, при разговоре). Учтите, что в данном случае точность значительно ниже, чем при контактном способе тестирования.
После включения необходимо подождать, пока датчик прогреется (при нормальных температурных условиях это занимает 3,5 минуты), затем можно приступать к тестированию. Для проведения анализа необходимо сделать глубокий вдох и продуть воздух через мундштук или воронку. Выдох будет сопровождаться непрерывным звуковым сигналом, по окончанию сигнала следует прекратить выдох. Время подготовки к последующему измерению не зависит от результата предыдущего анализа и составляет не более 20 секунд (5 секунд в режиме экспресс анализа). Для сравнения — у прибора с электрохимической ячейкой время подготовки зависит от результата анализа, подготовка может продолжаться до 60 секунд.
Результат измерения отображается на 4-хзначном дисплее одновременно в двух разных единицах измерения мг/л (концентрация этанола в выдохе) и промилле ‰ (пересчитанное значение концентрации этанола в крови). При неправильном выдохе на экран выводится соответствующее сообщение об ошибке, однако полученные данные все равно заносятся в протокол с соответствующей пометкой.
Так на ЖК-дисплее анализатора алкоголя "АКПЭ-01М-03" выглядит полная информация о проведенном измерении
Внимание! Для получения точного результата специалисты нашего сайта www.alkotest.ru рекомендуют делать достаточно длительный выдох — не менее 4-5 секунд. Измерение концентрации алкоголя желательно проводить не раньше, чем через 20 минут после употребления спиртного.
Анализатор алкоголя не требует калибровок. Точность остается неизменно высокой в течение всего времени работы!
Поскольку данный анализатор алкоголя использует спектрофотометрический метод определения концентрации этанола в воздухе, он не требует калибровки датчика на протяжении всего периода эксплуатации (для сравнения: даже для самых лучших анализаторов алкоголя с электрохимическим датчиком период между двумя калибровками составляет не более 6 месяцев). Все, что нужно — раз в год производить периодическую поверку прибора в органах гостехрегулирования (в соответствии с "Методикой поверки анализатора концентрации паров этанола АКПЭ-01 ЭЛС 002.00.00.00.00 МП" и ГОСТ Р 50444).
Сертификаты и награды
Анализатор алкоголя "АКПЭ-01М-03" стал победителем конкурса ДОБД МВД России под названием "Безопасная дорога" в номинации "Лучший прибор для освидетельствования состояния алкогольного опьянения", а также является лауреатом программы "100 лучших товаров России". Преимущества анализатора алкоголя были по достоинству оценены и за рубежом — прибор награжден золотой медалью международного знака качества «For High Quality. New Millenium».
Анализатор алкоголя "АКПЭ-01М-03":
- зарегистрирован в Государственном реестре средств измерения под № 43921, Сертификат RU.C.39.001.A от 26.09.2011 г. ;
- внесен в Государственный реестр изделий медицинской техники, Регистрационное удостоверение №ФСР 2011/09984 от 02.02.2011 г.;
- сертифицирован в системе добровольной сертификации вооружения, военной специальной техники МВД РФ, Сертификат соответствия № МВД .0001.Н00401 от 30.06.2008 г.
Таким образом, прибор имеет все необходимые документы, подтверждающие его высокую точность и рекомендуется к использованию сотрудниками Госавтоинспекции, Военной автоинспекции, работниками медицинских организаций, а также государственных и частных предприятий для предрейсовых осмотров водителей, экипажей самолетов и т.п.
Современное программное обеспечение позволяет автоматизировать проверки, чтобы сделать работу еще проще и удобнее
Программное обеспечение предназначено для автоматизации процесса тестирования при групповой проверке людей. Возможности данного ПО позволяют вести журнал измерений, каждая запись содержит информацию о дате, времени теста, ФИО тестируемого, значение концентрации алкоголя в выдохе, а также заводской номер прибора. Измерения, результаты которых превышают заданный пороговый уровень, отмечаются в журнале красным. Неполные и прерванные измерения помечаются знаком "!".
Рабочее окно программы
Предусмотрена возможность распечатки журнала. Если в распоряжении есть простейшие средства видеозахвата, программа может зафиксировать изображение с камеры и сохранить в формате JPEG, привязав фото тестируемого к результату измерения.
К результату измерения можно прикрепить фото
Промежуточным звеном между программой и анализатором алкоголя является сервер работы с устройством. После запуска значок сервера располагается в системном трее, цвет значка говорит о состоянии сервера (ожидание данных, остановка или внештатная ситуация). При подключении прибора к компьютеру происходит выбор COM-порта, его инициализация, а также определение типа прибора (т.е. конкретной модели анализатора АКПЭ, в нашем случае "АКПЭ-01М-03"). Компьютер можно использовать для управления анализатором при проведении измерений в режиме реального времени (данные при этом сохраняются сразу на жесткий диск ПК).
Управление работой с АКПЭ
Основные настройки программы:
- Включение/выключение видеорежима — управление функцией захвата изображения с видеокамеры и сохранения фотографии с записью в журнале.
- Качество фото — выбирая качество фотографии, можно регулировать объем базы данных. При большом числе записей с фото объем БД заметно возрастает, если место на диске ограничено, можно уменьшить качество изображений, это позволит записать вдвое больше фотографий при том же объеме информации. Качество рекомендуется уменьшать лишь в тех случаях, когда места на диске недостаточно.
- Пороговое значение нормы алкоголя — данная функция устанавливает пороговое значение (мг/л), при превышении которого запись будет отмечаться в журнале красным цветом. Данная настройка влияет только на отображение в окне программы, база данных остается неизменной.
- Используемый COM-порт — возможность выбора порта для связи с прибором.
Окно настроек
Программа поддерживает многопользовательский режим. Создание, редактирование и удаление аккаунтов доступно через окно "Смена оператора". Если прибором пользуются несколько человек, Вы всегда сможете узнать, кто из них проводил тестирование в конкретный момент. Кроме того, одна программа позволяет вести общую базу по показаниям нескольких приборов.
Окно смены оператора
Действия, вызываемые с помощью функциональных кнопок внизу окна менеджера программы, дублируются в пунктах меню "Редактирование" и "Вид". С помощью кнопок "Вся база" и "За сегодня" можно вывести на экран всю базу измерений или данные о замерах, проведенных за текущий день. При нажатии на кнопку "Фильтр/поиск" откроется окно, в котором Вы сможете задать параметры фильтрации и отсортировать данные по дате (за любой день или несколько дней), по фамилии оператора, по номеру прибора, а также по измеренной величине (или диапазону величин). При нажатии на кнопку "Загрузить базу" архив измерений прибора копируется на жесткий диск и сохраняется в журнале. Кнопка "Следить за новыми измерениями" включает режим слежения за новыми измерениями в режиме реального времени и используется при проверке групп людей для моментального сохранения результата на компьютер. Кнопки "Новая запись", "Изменить" и "Удалить" предназначены для редактирования записей в журнале.
Окно поиска по базе
Технические характеристики:
Размеры | 223 х 78 х 68 мм |
Вес | не более 500 г |
Диапазон показаний | от 0,00 до 10,00 промилле (0...5 мг/л) |
Диапазон измерения концентрации паров этанола в воздухе | от 0,00 до 3,00 промилле (0...1,5 мг/л) |
абсолютная погрешность (в диапазоне 0...0,2 мг/л) | ±0,02 мг/л |
относительная погрешность (в диапазоне 0,2...1,5 мг/л) | ±10% |
Время подготовки датчика после включения | не более 3,5 минут |
Длительность продува | 6 сек. (3 сек. при экспресс-анализе) |
Время подготовки к следующему анализу | не более 20 сек. (5 сек. при экспресс-анализе) |
Функция "антиобман" | есть |
Питание |
|
Длительность работы без подзарядки | до 250 измерений |
Мощность |
|
Сенсор | спектрофотометрический |
Калибровка сенсора | не требуется (только ежегодная поверка) |
Продувание | через мундштук или бесконтактным способом |
Дисплей | жидкокристаллический |
Рабочий температурный диапазон | от -10 до +40° С |
Влажность воздуха | не более 98% |
Комплект поставки:
- анализатор алкоголя "АКПЭ-01М-03";
- кабель связи с персональным компьютером;
- сетевой блок питания и зарядки (5±0,25) В;
- адаптер питания от бортовой сети автомобиля;
- мундштук (4 упаковки);
- воронка для бесконтактного экспресс-анализа;
- фильтр;
- рулон бумажной ленты для принтера (2 шт.);
- программное обеспечение версии "1.4" (или выше) на компакт-диске;
- руководство по эксплуатации;
- паспорт;
- методика поверки МП-242-1134-2011;
- упаковочная коробка.
Скачать руководство по эксплуатации [doc, 662 Кб]
Скачать паспорт на изделие [doc, 119 Кб]
Скачать руководство пользователя на программное обеспечение "АКПЭ" [doc, 577 Кб]
